В статье описан простой и очень эффективный светильник на основе матрицы из трех мощных светодиодных ламп белого свечения.

Если Вы когда-либо видели фонари на сверхъярких светодиодах - забудьте, мощные светодиодные лампы не имеют с ними ничего общего!Мощные светодиодные лампы построены на основе полупроводниковых кристаллов из карбида кремния (SiC) и обладают рядом преимуществ по сравнению с аналогичными кремниевыми изделиями: максимальное время наработки на отказ; низкое напряжение питания; мгновенное зажигание; полное гашение; отсутствие свинца и ртути; устойчивость к электростатическим воздействиям более 2 киловольт; встроенная в корпус линза, позволяющая легко сопрягать кристалл с любой оптической системой; малая площадь основания корпуса. Внешний вид светодиодной лампы приведен на рис. 1.



Рисунок 1. Внешний вид светодиодной лампы 1 Вт

Преимущества мощных светодиодных ламп по сравнению с традиционными лампами накаливания:

- рекордная эффективность за счёт максимального числа люменов светового потока на 1 Вт потребляемой мощности; что позволяет работать от аккумулятора несколько часов непрерывно с полным ощущением включенной лампы накаливания;

- используется безопасное напряжение питания постоянного тока: 12...25 В;

- создаётся ровный, немерцающий свет, успокаивающий глаза; при этом яркость можно плавно регулировать резистором от нуля до максимума.

- беспрецедентный срок эксплуатации: до 10 лет непрерывной работы!


Области применения устройства

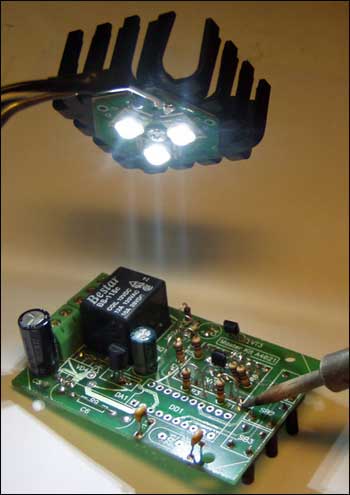

- на рабочих местах радиолюбителя, в качестве настольной лампы для освещения стола (рис.2 a,b,c);

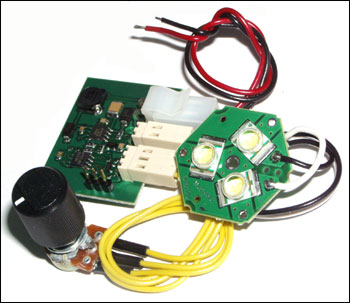

Рисунок 2 a,b,c. Внешний вид светильника на мощных светодиодных лампах BM6120


– в быту в качестве торшера для создания местного освещения;

- в салоне автомобиля в качестве надёжного и экономичного источника освещения;

- в качестве декоративных и художественных элементов подсветки.


Технические характеристики

Применяемые светодиодные лампы: XR7090WT-L1-0001.

Напряжение питания, постоянное: 12…25 В.

Ток потребления, не более: 350 мА.

Яркость свечения, регулируемая: 0…240 Лм.

Размеры основной печатной платы: 40x30 мм.

Размеры платы светодиодов: диаметр 32 мм.


240 Лм по световым ощущениям соответствует свечению 40 ваттной лампе накаливания.

Ваша настольная лампа будет потреблять всего 3 Ватта (вместо 40-60) и служить Вам практически вечно!

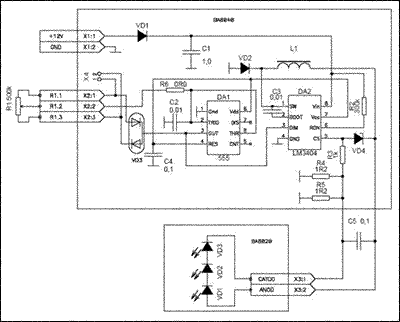

Принципиальная схема светильника приведена на рис. 3.



Рисунок 3. Принципиальная схема светильника


На таймере 555 собран генератор меняющейся скважности импульсов с частотой 200 Гц. С его помощью изменяют яркость свечения светодиодной лампы. Таймер формирует ШИМ-сигнал.

На микросхеме LM3404 построен источник постоянного тока для светодиодной лампы, с помощью резистора в цепи обратной связи задается ток


I=Uref/R.


Uref - это образцовое напряжение внутри микросхемы, с которым компаратор микросхемы сравнивает напряжение на этом резисторе. У этой микросхемы имеется также вход диммирования, на который с микросхемы-таймера 555 подается ШИМ-сигнал для возможности регулирования тока светодиодной лампы.

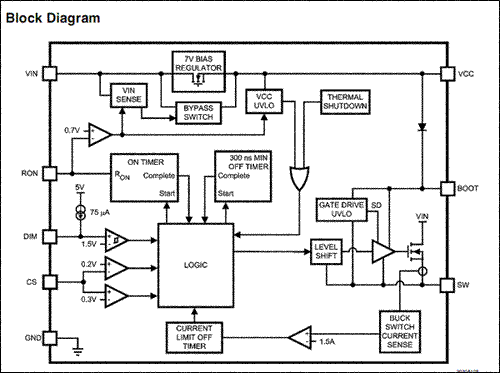

Рисунок 4. Блок-схема микросхемы LM3404


В крайнем левом положении потенциометра получается нулевое значение, когда надо совсем потушить светодиодную лампу, в другом крайнем положении потенциометра выдается «единица», при этом светодиодная лампа горит на полную мощность. В промежуточных положениях выдается ШИМ-сигнал с постоянной частотой, но меняющейся скважностью (от 0 до макс), обеспечивая плавную регулировку освещения светодиодного светильника.

В качестве VD1. VD2 используются диоды 10MQ100N, VD3 – BAV99/T1, VD4 – BZX84-C12/T, дроссель L1 – CDRH6D28NP-101NC, его индуктивность составляет 100 мкГн, конденсатор C1 – 1 мкФ х 50 В.

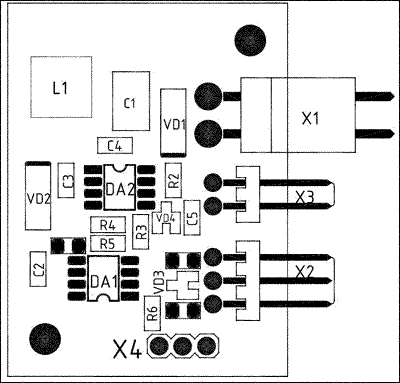

Внешний вид матрицы, состоящей из трех светодиодных светильников XR7090WT-L1-0001, приведен на рис.1a. Ввиду простоты повторения монтажная схема и чертежи печатных плат не приводятся. Устройство-регулятор конструктивно выполнено на печатной плате размером 40х30 мм. Монтажная схема приведена на рис. 5.


Рисунок 5. Монтажная схема регулятора


Включение устройства не должно вызвать никаких сложностей. Достаточно подключить к основной плате регулятора разъем с проводом от платы светодиодных ламп, разъем с проводом от переменного резистора и разъем с проводом питания. Все разъемы имеют разную конфигурацию, поэтому ошибочное подключение исключено.

Подайте питание (12…25 В), соблюдая полярность (красный провод - плюс). Вращая движок переменного резистора, установите наиболее комфортную яркость свечения светодиодных ламп.

Во избежание перегрева и выхода из строя светодиодной матрицы на максимальной мощности её необходимо разместить на теплоотводящем радиаторе. Для улучшения теплового контакта при установке радиатора рекомендуется воспользоваться теплопроводящей пастой типа КПТ-8 или термопроводящей прокладкой (электрическая изоляция платы светодиодной матрицы от радиатора не требуется).

Для увеличения освещения рабочего места радиолюбителя конструкция позволяет подключение дополнительной светодиодной матрицы из трёх светодиодных ламп, и включить ее последовательно с имеющейся (отпаяйте белый провод от одного из модулей и подпаяйте к нему черный провод от дополнительной матрицы, белый же провод от дополнительного провода подпаяйте к освободившемуся контакту штатной матрицы светодиодных ламп). В этом случае при напряжении питания 24В Вы получите удвоенный световой поток – до 500 Лм.


Литература

Описание светодиодного светильника на мощных светодиодных лампах BM6120 МАСТЕР КИТ


Заключение

Чтобы избавить Вас от поиска электронных компонентов, изготовления печатных плат и проведения монтажа, МАСТЕР КИТ предлагает готовый блок BM6120 «Светильник на мощных светодиодных лампах» и дополнительный светодиодный модуль BM6020 .

Более подробно ознакомиться с ассортиментом нашей продукции можно с помощью каталога "МАСТЕР КИТ" и на нашем сайте, где представлено много полезной информации по электронным наборам и модулям МАСТЕР КИТ, а также приведены адреса магазинов, где их можно купить.

Наборы, блоки и модули МАСТЕР КИТ, бумажный каталог «МАСТЕР КИТ-2008» и журналы «Радиохобби» можно купить в магазинах радиодеталей вашего города.
